内存结构

代码中的内存

// ① 全局作用域：常量内存（显存 + 每 SM 8 KB 常量缓存）
__constant__ float coef[64];

__global__ void myKernel(float* in, float* out, int n) // ② 形参：寄存器
{
    // ③ 普通局部变量：寄存器
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    float sum = 0.0f;

    // ④ 小的、下标可静态确定的数组：寄存器
    float acc[4] = {0,0,0,0};

    // ⑤ 下标运行时才知道 → 编译器放进本地内存（显存！）
    float buf[64];
    buf[idx % 64] = sum;

    // ⑥ 共享内存：片上 SRAM，本 block 独占一份
    __shared__ float tile[256];
    tile[threadIdx.x] = in[idx];   // 全局 → 共享
    __syncthreads();

    // ⑦ 指针指向的数据：全局内存（显存），指针本身在寄存器
    out[idx] = tile[threadIdx.x] * coef[0];
}

共享内存

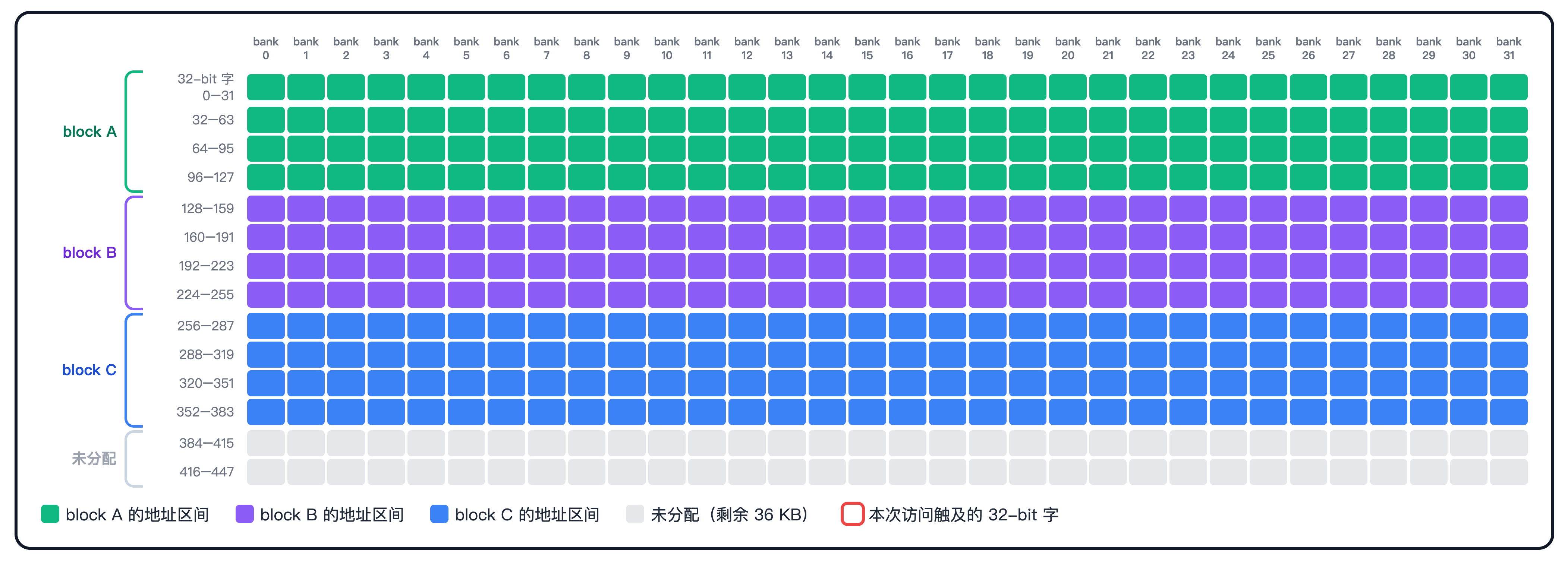

共享内存的物理结构

共享内存被分成大小相等、可同时访问的模块，称为 bank。bank 是整块共享内存的物理结构，图中的每一列对应一个 bank。整个共享内存只有 32 个 bank，增大共享内存只会让每个 bank 更深，但 bank 的数量不变。

地址按 32-bit 字（4 字节）映射到 bank，bank = 字地址 % 32，即图中的一个个小方格。第 0～31 个 32-bit 字横跨所有的 bank，第 32 个绕回到 bank 0。

一个 bank 在一个时钟周期里，只能读出（或写入）一个 32-bit 字，因此在同一时刻一个 bank 只能服务一个地址。把连续的 32 个字分散到 32 个不同 bank，正是为了让一个 warp 的 32 个线程能同时取数，获得 32 倍带宽。

array[threadIdx.x] 这种最自然的写法自动满足这一点，注意这里的 array 数据类型需要是 int 或 float 4 字节，每个元素正好占用一个字，32 个线程正好铺满 32 个 bank。反之，如果多个线程的不同地址落在同一 bank，就会发生 bank conflict，硬件将拆成多次串行。

共享内存的 Bank Conflict

若一次请求的 n 个地址落在 n 个不同的 bank 上，就能同时完成，带宽是单个模块的 n 倍。若两个地址落在同一个 bank，则发生 bank conflict，硬件必须把请求拆成多次串行完成， 吞吐按拆分次数成比例下降。

有一个例外，当多个线程读同一个 32-bit 字时，一次读取后广播给所有线程，不会发生 bank conflict。而当多个线程写同一个 32-bit 字时，只有其中一个线程的写会生效，但具体是哪个线程不确定。因此，如果多个线程要写同一个地址且在意结果，必须用原子操作或者重新设计数据布局。

综上，bank conflict 是同一个 warp 内部的问题，与 SM 上驻留了几个 block 无关。

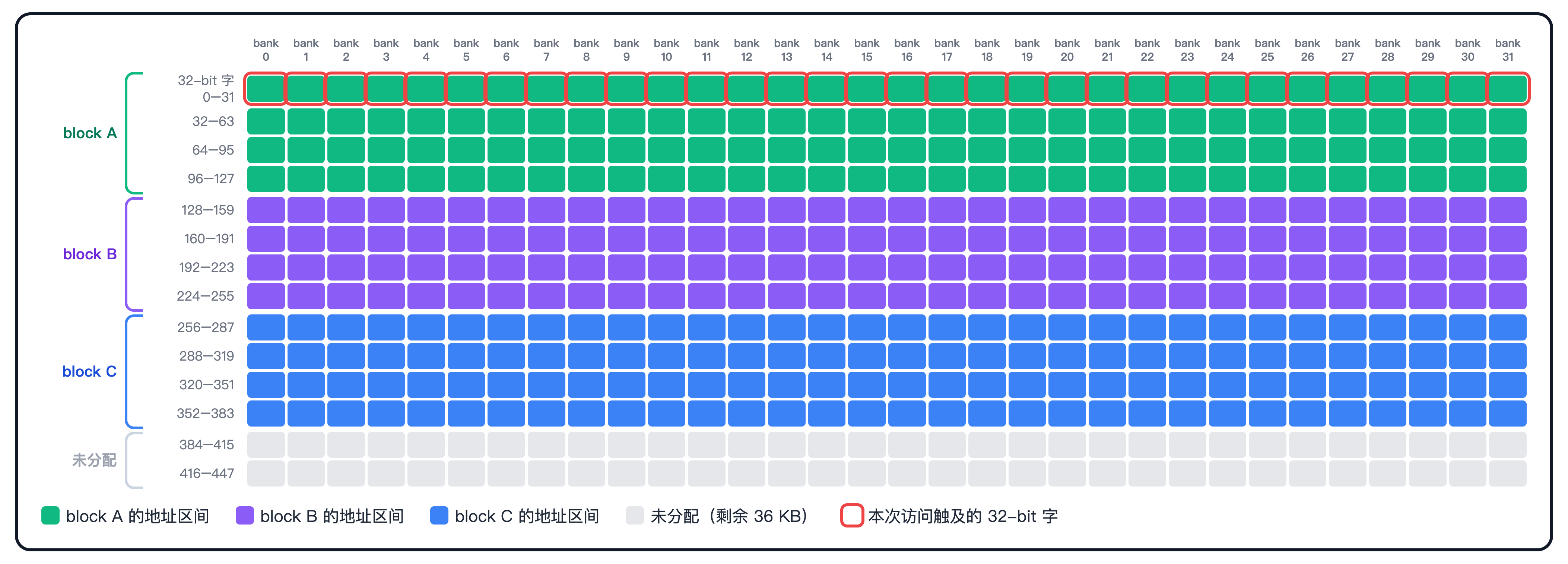

无 bank conflict

array[threadIdx.x]：32 个线程访问连续的 32 个 32-bit 字。同一时刻，32 个 bank 各被访问一次，一次即可完成，是最理想的访问模式。

2 路冲突

array[threadIdx.x * 2]：每隔一个 32-bit 字访问。线程 0 访问字 0，在 bank 0；线程 16 访问字 32，也是 bank 0，发生 2 路冲突。bank 的访问拆成 2 次串行，吞吐减半，一半的 bank 全程闲置。

32 路冲突

array[threadIdx.x * 32]：每隔 32 个 32-bit 字访问。所有 32 个线程都撞在 bank 0 上，而地址各不相同，发生 32 路冲突。bank 的访问拆成 32 次串行，吞吐慢 32 倍，这是最糟的情况。

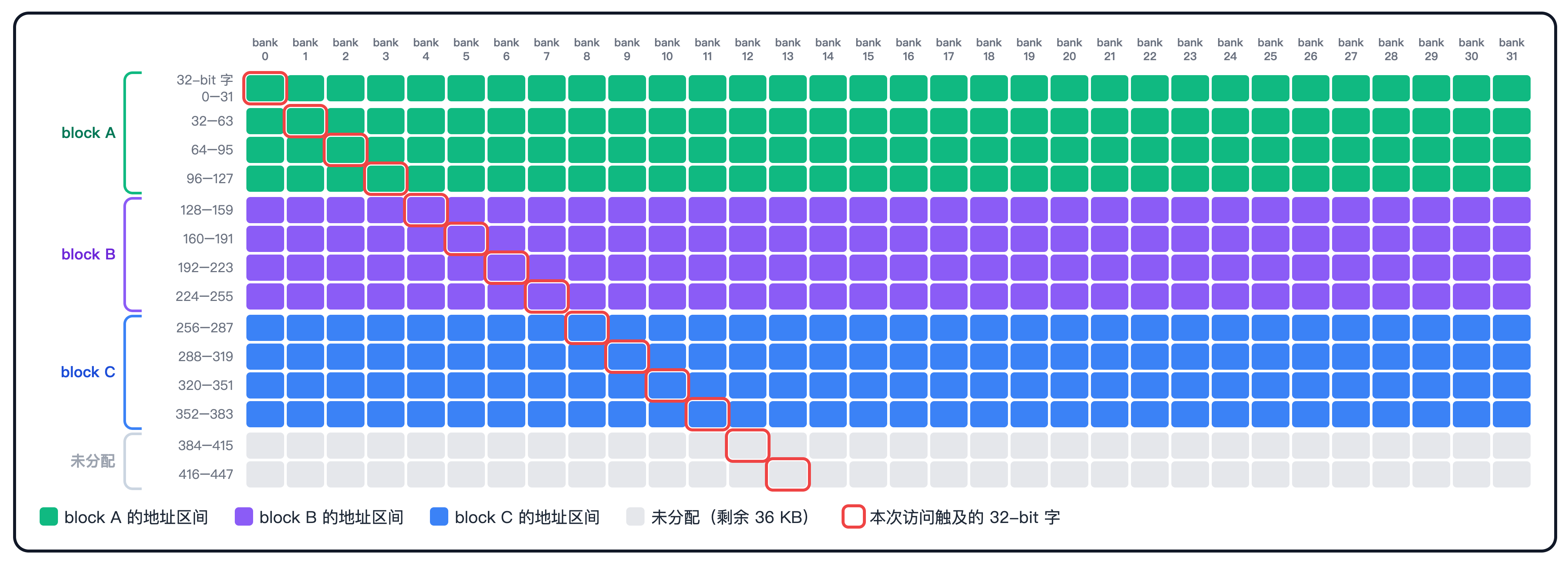

面对这种场景，最常见的优化手段为 padding。把 array[32][32] 改成 array[32][33]，每行错开一个 32-bit 字，列访问就自然分散到不同 bank。于是按列访问 array[threadIdx.x][k] 时（k 固定），跨行取同一列，如下图所示。

冲突路数计算

每元素占用字节数 < 4

char、short 这种数据类型，多个线程会落在同一个 32-bit 字内，触发的是广播而不是冲突。

1. 字节步长 = 下标步长 × 每元素占的字节数
2. 字节步长 < 4，无冲突；字节步长 ≥ 4，冲突路数 = gcd(字节步长 / 4, 32)

每元素占用字节数 ≥ 4

1. wavefront = ceil(32 × 每元素占的字节数 / 128)

   • wavefront：共享内存单元把一条访存指令拆成的一次内部处理批次
   • 一个 warp 有 32 个线程
   • 一个 bank 返回 4 字节，32 个 bank，每周期最多能返回 128 字节
   • ceil(这条指令一共要搬多少字节 / 每周期能搬多少字节)

2. 每个 wavefront 内的线程数 = 32 / wavefront

   • 一个 warp 的 32 个线程，被平均分到 W 个 wavefront 里，求出每个 wavefront 摊到多少个线程

3. 冲突路数 ＝ gcd(元素的下标步长, 每个 wavefront 内的线程数)

4. 实际需要的总周期数：wavefront * 冲突路数

   • 同一个 wavefront 内部并行，不同 wavefront 之间串行
   • 每个 wavefront 拆分成 冲突路数 个周期

wavefront 只随数据类型变，冲突路数只随下标步长变。数据类型本身不制造 bank conflict，宽类型带来的是 wavefront 增多，这是 128 字节 / 周期返回带宽的物理限制。真正能优化的是步长造成的冲突路数。因此任何数据类型，连续访问（步长为 1）都不会发生 bank conflict。

全局内存

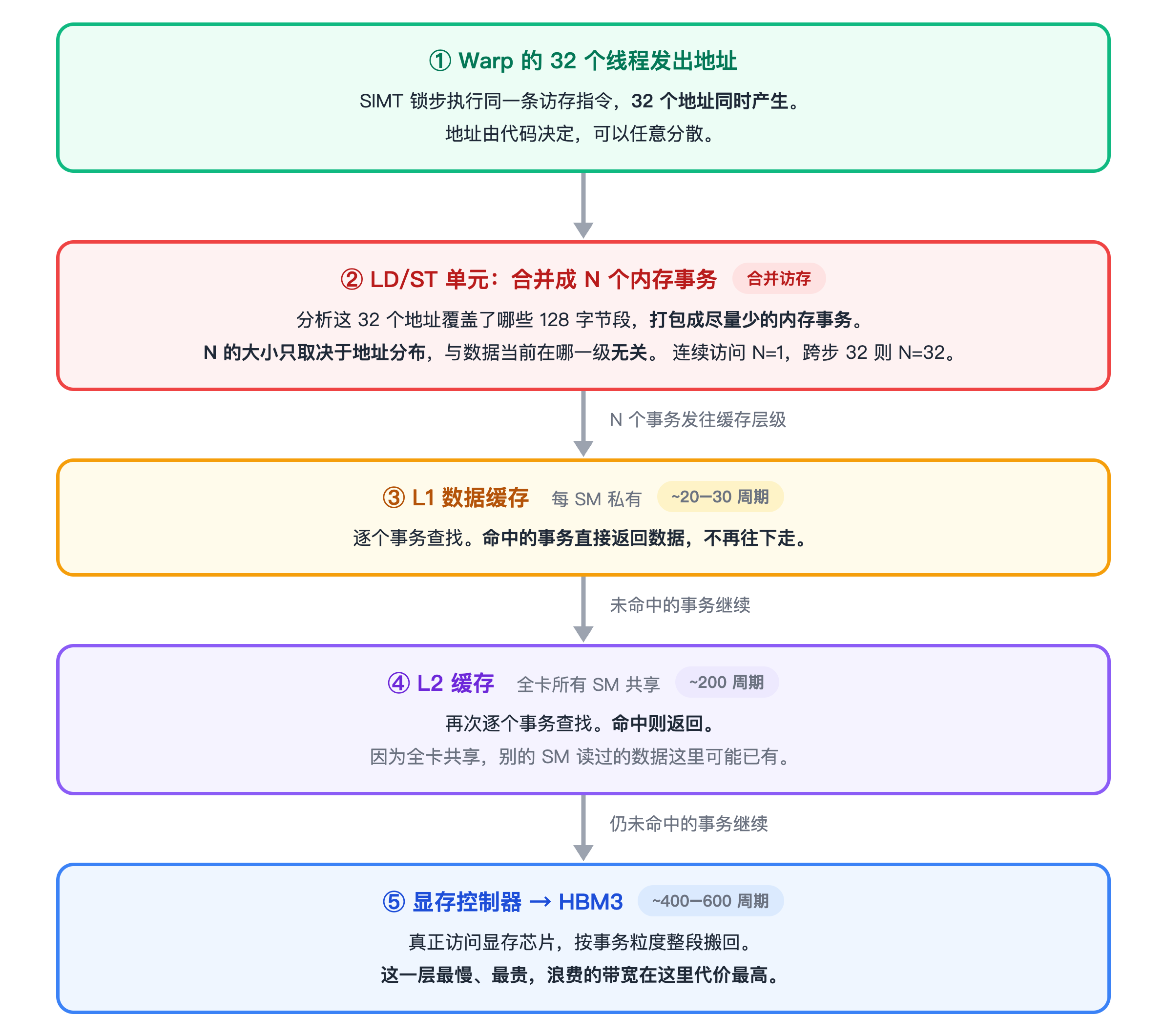

一个 warp 的 32 个线程同时访问全局内存时，LD/ST 单元会把这 32 个地址 合并成尽量少的内存事务，然后发往 L1 / L2 缓存层级，若命中则返回，未命中则最终到达显存。这个合并成尽量少的内存事务，称之为合并访存 Coalescing。

内存事务 Memory Transaction，是硬件访问显存的最小搬运单位，一次只能是 32、64 或 128 字节。即使线程只要 4 字节，硬件也必须搬回一整个事务。

事务的起始地址必须是自身大小的整倍数，比如 128 字节的事务，只能从 0、128、256 … 开始，不能从 4 或 100 开始。如果地址稍有错位，就可能多触发一个事务。

因此，内存访问优化的关键有两个，内存事务的数量和缓存命中率。

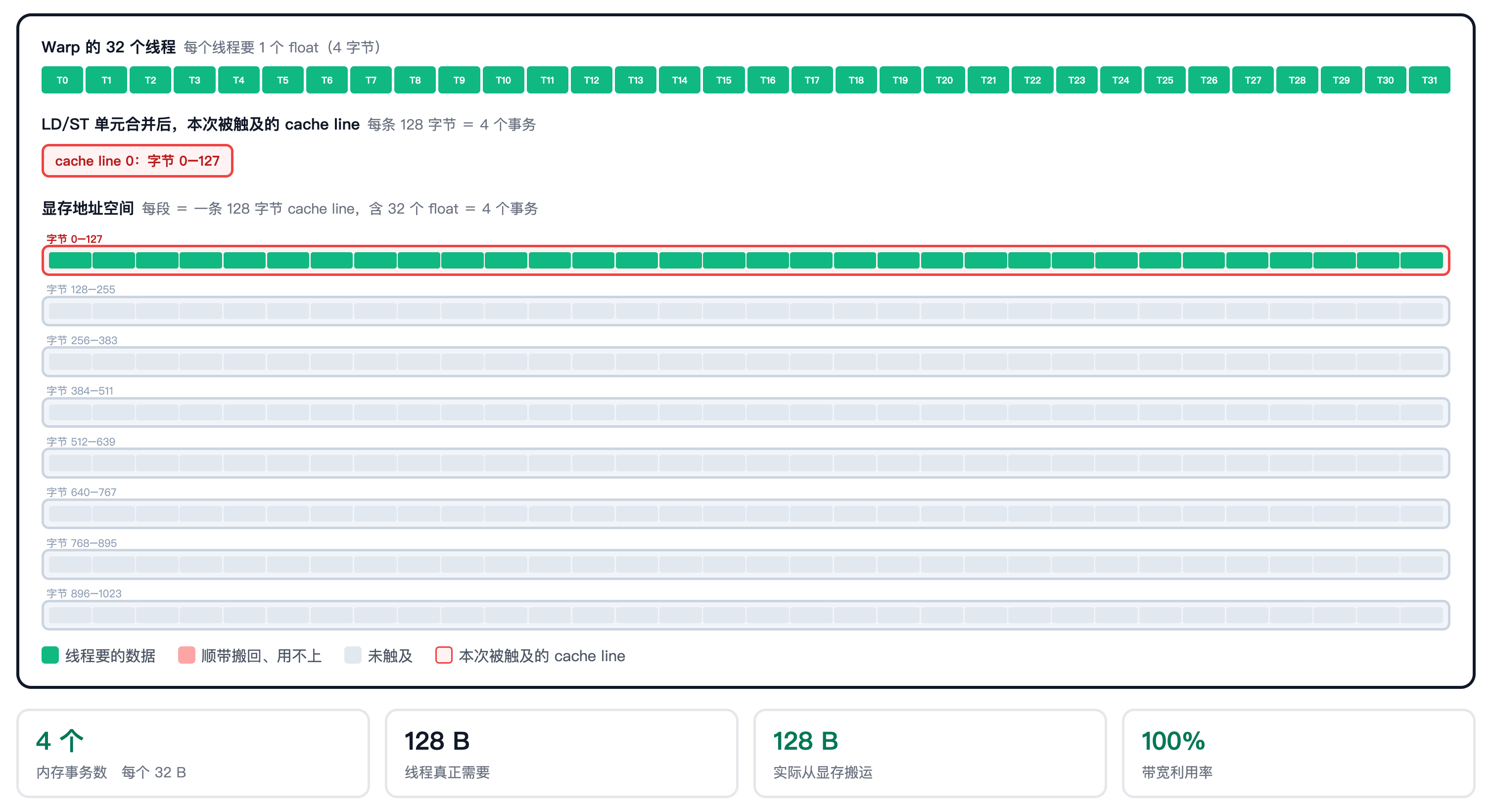

连续访问发起的内存事务

以 128 字节的内存事务为例（实际硬件会根据访问宽度与分布选用 32 / 64 / 128 字节事务），访问 global_data[i]。32 个线程访问连续的 32 个 float，合计 128 字节，恰好等于一个事务的大小且自然对齐。LD/ST 单元只需发起 1 个事务，搬回的 128 字节全部有用，是最理想的访问模式，带宽利用率 100%。

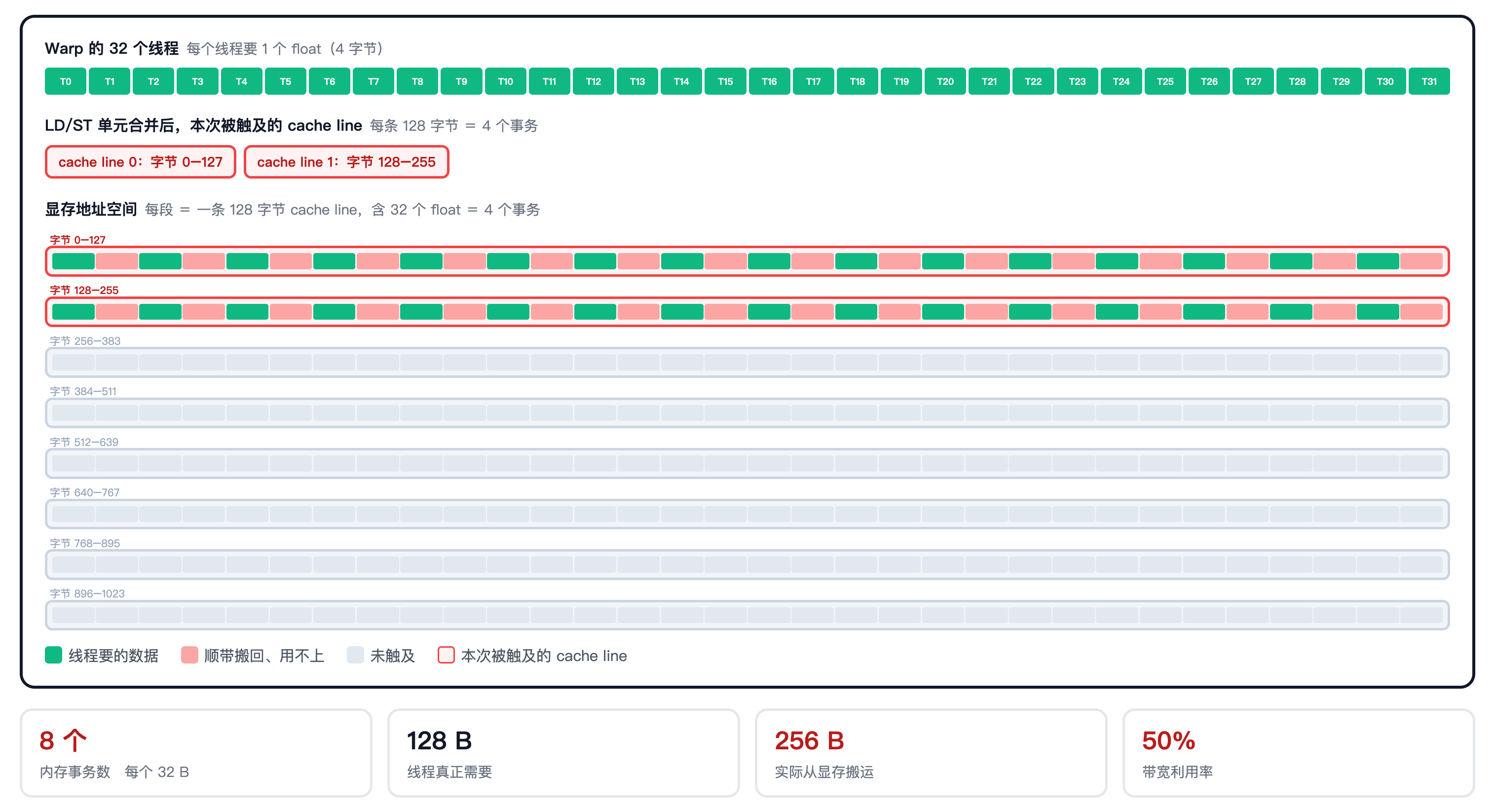

跨步访问发起的内存事务

以 128 字节的内存事务为例，访问 global_data[i * 2]。线程访问 global_data[0]、global_data[2]、global_data[4]…… 跨度 8 字节，32 个地址横跨 2 个事务段。需要 2 个事务搬回 256 字节，其中只有 128 字节有用，另 128 字节（红色部分）白搬，一半的带宽被浪费。

更极端的，访问 global_data[i * 32]，需要 32 个事务搬回 4096 字节，而真正要用的只有 128 字节。带宽利用率仅 3%，等于浪费了 97% 的显存带宽。

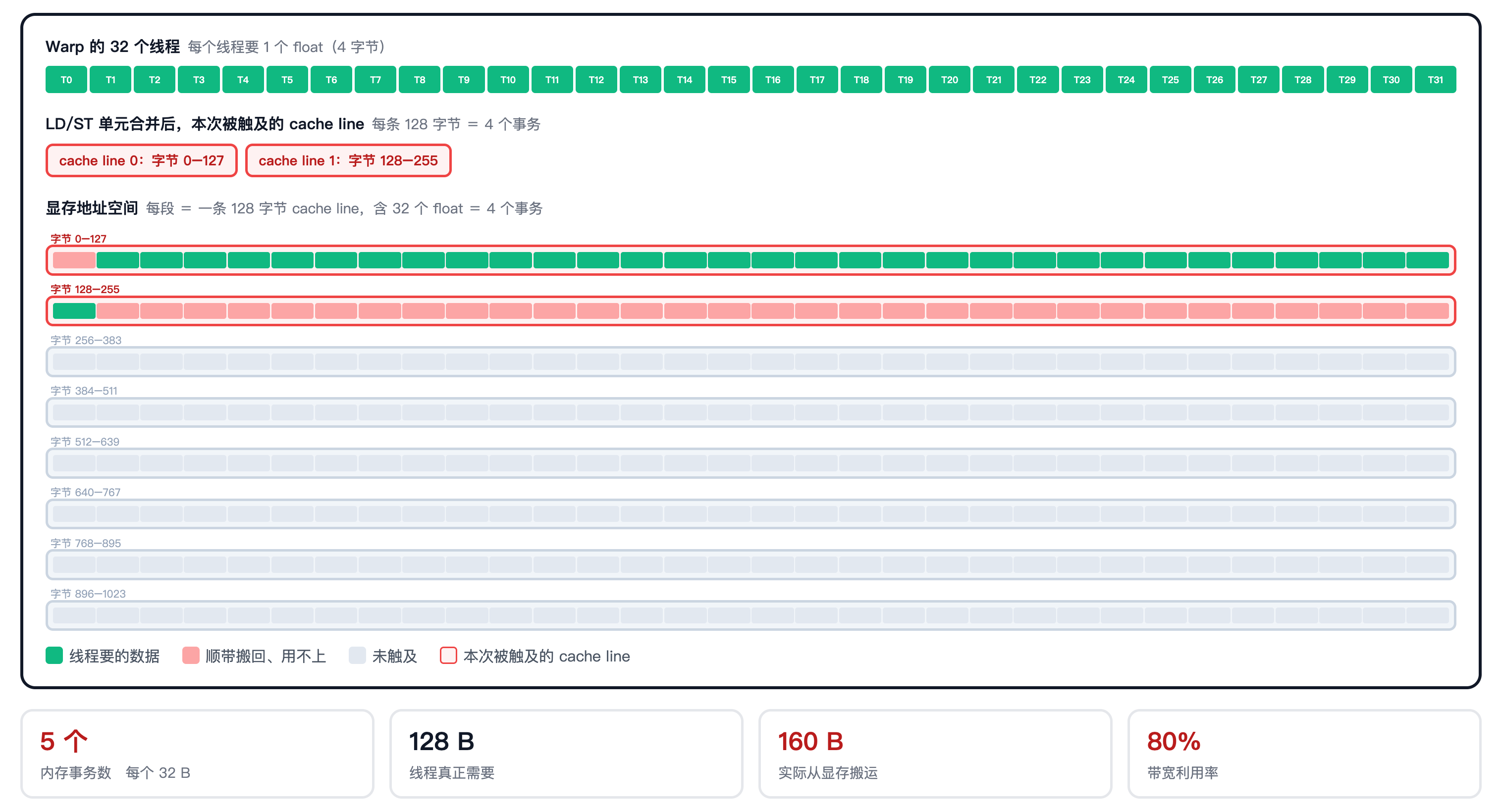

起点错位访问发起的内存事务

以 128 字节的内存事务为例，访问 global_data[i + 1]。访问 global_data[1] 到 global_data[32]，数据依然连续，合计也是 128 字节。但起点在字节 4，不是 128 的整数倍，违反了自然对齐要求，于是这段数据横跨两个事务段。需要 2 个事务，带宽利用率降到 50%。

优化合并访存

1. 让相邻线程访问相邻数据

int i = blockIdx.x * blockDim.x + threadIdx.x;
float v = data[i];        // ✓ 相邻线程访问相邻地址
float v = data[i * 32];   // ✗ 地址分散，事务暴增

2. 用 SoA 替代 AoS

// AoS 结构体数组
// AoS：访问 p[i].x 时，相邻线程地址相差 12 字节 ✗
struct { float x, y, z; } p[N];

// SoA 数组的结构体
// SoA：访问 x[i] 时，相邻线程地址相差 4 字节 ✓
struct { float x[N], y[N], z[N]; } p;

3. 保证起始地址对齐

   cudaMalloc 返回的指针天然按 256 字节对齐，自行偏移后可能破坏对齐。二维数组建议用 cudaMallocPitch，它会自动补齐每行的宽度。
